如何构建高速、安全、高性价比的40/100G 网络系统呢？
壹／ 001
近些年，互联网发展迅猛，社交媒体、电子商务、网络银行、网络游戏等等的应用，促使各行业都因为互联网应用发生了翻天覆地的变化。作为网络最底层支撑这些应用发生的基础设施，也因为所有的应用，加快了发展的步伐。尤其是对于社交网络、银行网络这种用户数量巨大、网络交互频繁、网络安全性要求高的网络系统，传统的千兆、万兆已经不能满足日益增长的需求。因此更强大的数据中心、更高的网络带宽是实现这一切的物理基础。 从网络的架构演变来看，网络的扁平化和融合也促进了40G、100G高速接口的发展，网络的扁平化对高端/核心路由器提出了更高端口密度和更高速率上行接口的要求。因此，40G、100G的接口需求应该是现实和迫切的，并且会成为未来几年的数据中心和IT基础网络发展的趋势，构建一个真正高速、安全、又具有高性价比的40/100G网络系统，是设计人员和IT运维工程师要考虑的问题。
机房改造施工：
光纤40G/100G布线产品
1、多芯光纤连接器

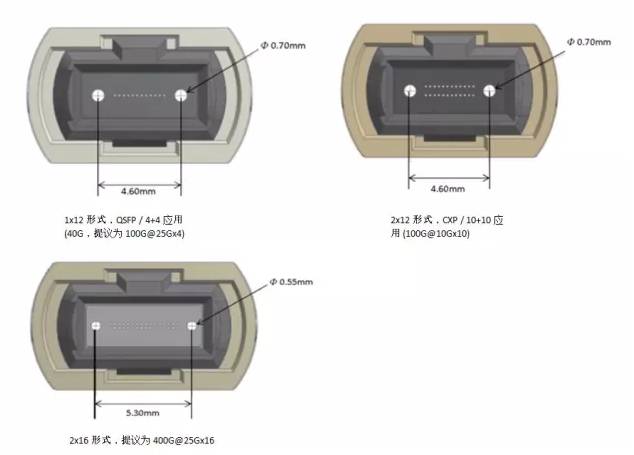

目前40G/100GBase光纤网络可以分为多模系统和单模系统。在多模系统下，应用最多的光纤布线产品是MPO连接系统，单个MPO连接器可以支持12～72芯连接（每排12芯光纤，单个MPO可以支持1～6排），提供40G/100G甚至更高速的连接。40GBase-SR4采用单排光纤的MPO连接系统。100GBase-SR10采用单个双排光纤的MPO连接器或者2个单排光纤成组支持传输网络。下一代100GBase-SR4则可以用单排MPO连接系统来支持，包括：

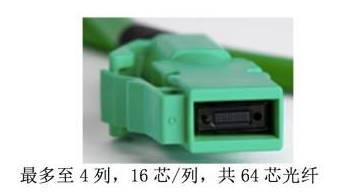

同时，其他形式的连接器也在研究和发展中，如MXC 连接器。MXC也是多光纤连接系统，但是采用了相较于MPO更少的部件，所以其具有成本的优势，在未来也可能成为40G/100G系统的重要组成部分。此前的合作试验中，采用硅光子技术和新型抗弯曲多模光纤以及最新MXC连接器，实现了每光纤25 Gigabit的传输速率，且该光纤传输距离达到300米远，是目前同样的传输速率下的最大距离的3倍，其工作波长为1310nm。使用可支持64根光纤的MXC连接器，其整体容量将达到每秒1.6 T比特(Tbps)。
OM3/OM4 激光优化50/125 µm 多模光纤
数据中心的网络应该被设计成为支持未来更高速率传输应用的系统，类似40/100G以太网和16G/32G/128G光纤通道等高速系统都将基于OM3/OM4的应用。
TIA-492AAAC OM3光纤标准2002年3月发布，TIA-492AAAD OM4是2009年8月发布的。由于是激光优化850nm波长的光纤，具备了2000MHz•km（OM3）和4700 MHz•km EMB（OM4）的有效模式带宽。“OM”系列的命名方式源自ISO/IEC-11801，目前TIA标准也采用这种方法定义不同的光纤类别，如下表为TIA及IEC中定义的OM1，OM2，OM3和OM4光纤标准。
多模光纤类型及定义
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
数据中心高速率数据传输需要高带宽的介质，下表列出了OM3/OM4光纤对当前和未来以太网和光纤通道应用支持的传输距离。
850nm 以太网距离（米）
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
当前的线缆，连接器，连接硬件和系统设备都是支持这些50µm光纤的，同时，相关的标准如IEEE以太网40/100G，光纤通道16G/32G等传输标准和ANSI/TIA-568布线标准等都收录和接受OM3/OM4光纤。实际应用中，根据设备和链路衰减表现的不同传输距离会有差异，单模40G/100G 对于布线系统相较于过去的10G没有太大的变化，仍然是采用单对光纤，所以具体到连接方式，仍然可以采用传统的单芯连接器，比如LC，SC，ST等。在采用OS2光纤的情况下，支持距离可以长达10公里。
光纤收发器
目前无论是服务器或者是交换机，实际的运行过程中光信号仍然需要被转换为电信号，所以光纤收发器也是40G/100G传输的重要组成部分。目前40G/100GBase无论是单模还是多模都是采用多路并行传输的技术，虽然物理层有所区别（多模采用物理上的多路，单模采用光分复用多路），但是将其转换成电信号以后，都要采用多路并行电信号的接口。目前业内就40GBase的连接，都统一到了QSFP+ 的接口。顾名思义QSFP+就是4路SFP+ 的组合，实际应用过程中也可以将QSFP+ 转到4个SPF+ 上。单路SPF+ 的接口可以支持10G，4路就是40G。

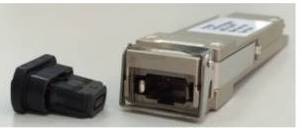

QSFP+40G光纤收发器
CFP与CXP收发器
100GBase的接口过去有两种不同的选择CFP与CXP，但是随着技术的发展，目前慢慢都基本统一到CXP接口，主要的原因在于CFP的尺寸实在过于庞大。占用空间过多，密度较低。所以基本将被CXP所淘汰。
在标准发展之初，因为受到芯片功耗，面积和处理能力等因素的制约，采用单路40G电信号处理的要求对于成本无法接受。所以仍然沿用了10GBase的技术，采用单路10G电信号的方式。但是随着芯片技术的进步，目前已经可以用较低的成本和功耗实现单路25G的信号处理能力。所以第二代100G多模将采用与40G多模相同的物理链路。400G标准将采用16*25G的方式实现。
目前对于100G单模系统，除了前面提到的使用成熟的cWDM/WDM实现外，也有其他的技术正在研究中，比如QSFP28,以4x25G（1310nm）并行技术实现100G应用。

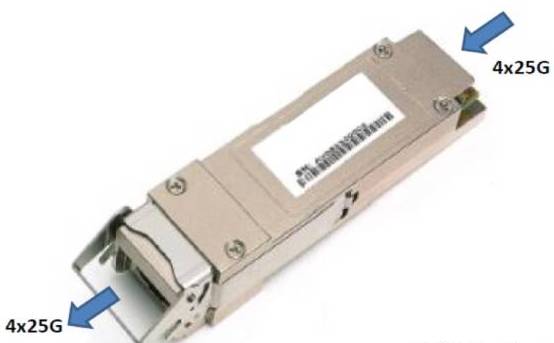

QSFP28 收发器

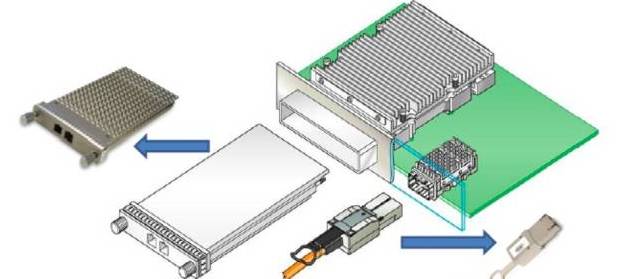

插拔式10G/40G/100G光纤收发器趋势，会向统一化和小型化的方向发展
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
