机房墙板（机房彩钢板）是专门针对计算机机房、网络机房、服务器机房、交换机机房、电子机房、航天设备机房和卫星设备机房等各种机房所设计的，在行业中，机房墙板又可以称作金属面夹芯墙板或钢面墙板或金属壁板，它们是各种机房专用的制造墙板，机房彩钢板，它具有防火、防潮、防静电、防霉、隔音、可拆卸、环保节能等优点。可根据客户的需求及施工方法单独定制，更能最大程度的满足客户的使用需求，是一种符合国标一级防火标准的建筑物用材。

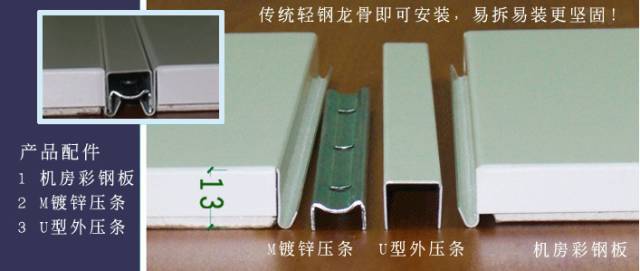

001／机房彩钢板安装组成

1、机房彩钢板

2、阳角件

3、阴角件

4、扣件

5、压条

6、75型轻钢龙骨

7、螺丝

8、拉钉

9、踢脚线

002／机房彩钢板特点

1. 机房彩钢板由0.6mm热镀锌钢板，12mm防火石膏内饰板所 组成。机房彩钢板面漆为硬化多元聚酯涂料，此涂料本身含有导电成分，通过增加导电系数，降低静电负荷，表面抵抗值105—8Ώ电荷减弱1秒以下；采用静电烤漆喷涂工艺，表面平滑、细腻，不积尘，保养简单，极大的保证了机房的洁净度要求。

2. 机房彩钢板符合国标一级防火标准，能充分满足机房建设装修的防火要求 。

3. 机房彩钢板表面为烤漆钢板，防潮、防霉，耐酸碱、防静电，隔音率500Hz可达45dB(一般500Hz所产生的噪音为118dB),其计权隔声改善量相当高。

4. 机房彩钢板孔隙率高，均为微细的毛细孔，导热系数小[一般为0.121~0.205w/(m.k)]，热容量大、吸湿性强，故能对室内温度起到一定的调节作用。

5. 机房彩钢板隔间系统符合CNS12514-5Kg落锤冲击试验规定，抗冲击能力强。

6. 机房彩钢板安装工期短，现场干净，为整个工程节约宝贵的施工时间。机房彩钢板均可拆卸再复原，可方便进行组装拆卸，对维护水电，线路改造等非常便捷。

7. 能够在机房彩钢板的墙面任意穿孔，对安装控制开关、电源插座等装置非常方便，无需另外处理。表面颜色柔和，与地板、天花构成统一和谐的整体，使整个空间具有现代气息 。‍

‍

003／ 安装步骤及方法

1. 放样：依图面及现场实测尺寸进行放样（隔墙中心线）以两收边中心线与地面的交点弹出地轨中心线。应保证这四条线处在一个垂直面内，以保证以后安装之墙面的垂直。

2. 天轨：安装要整齐，接口处须补强修齐，每隔500mm—600mm击钉或螺丝固定于水泥天花板。

3. 地轨：安装地轨时要先把门的安装位置预留，尚需注意地差问题。如地面高低差太多，须整平使其落差减少，不影响调整水平，每隔600mm以击打或螺丝固定地坪上，如果地缝太大以填缝剂补满。

4. 收边：根据实际测量值切割收边，切割后边缘修齐。力求整齐一致，连接处要求无缝隙。与天轨及踢脚板接口处尤其注意，更要做到无缝隙。

5. 竖向龙骨：每隔49cm置一支竖向龙骨（为隔板尺寸的一半）,门框两侧立柱上下完全固定，不致于摇晃，反方向增加一支竖向龙骨，门扇宽度超过90cm以上，门框上横立柱必须加强固定，必要时以焊接固定之。

6. 横向穿心龙骨：增高超过3米以上，以垂直方向1.2米置一支，当连两支衔接处必须重叠，重叠长度不得少于10cm。

7. 墙板：由一侧开始安装彩钢板，依次安装，相连板间距12mm。隔板之间采用宽度12mm压条，标准单元墙板均可互换

8. 在安装墙板时，首先用托板车把墙板运至安装点附近，使用吸盘将金属板直立，下端靠在踢脚板上，衬板两侧紧靠竖向龙骨，单边与另一片墙板间距12mm以固定件靠上，用自攻螺丝固定于竖向龙骨上，固定间距300mm—400mm之间，组装时须注意水平及垂直，当到达后一块墙板须裁切时，必须以尺寸丈量过，按正确方式裁切修齐，安装于墙面

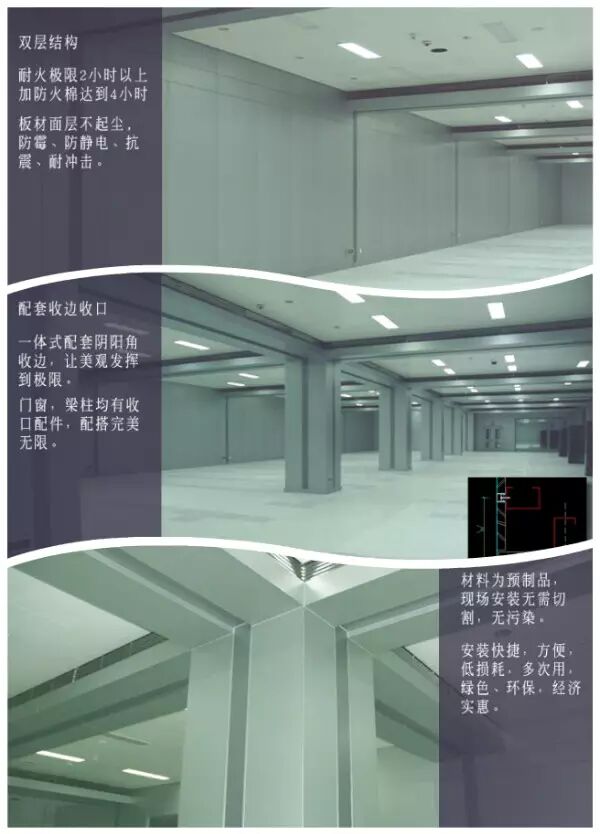

9. 注意墙体转角收边阴角由“U”型阴角收边条收边处理。

10. 可在拐角以及柱子上采用工厂量身定做的定尺彩钢板以达到整体效果美观大方。墙体拐角采用同色专业收边，使拐角与墙面保持一致。

004／​​​​​​​注意事项

1. 彩钢板安装的固定方式有穿透式和暗扣隐蔽式两种：
   穿透式固定是屋面和墙面彩钢板安装的最常用方式，即用自攻螺钉或铆钉将彩板固定在支撑件（如檩条）上，穿透式固定分为波峰固定、波谷固定或他们的组合。暗扣隐蔽式固定是将与暗扣式彩板配套的特制暗扣先固定在支撑件（如檩条）上，彩板的母肋与暗扣的中心肋齿合的固定方法，一般用于屋面板的安装。

2. 彩板的侧向和端部搭接
   安装每一块钢板时，应将其边搭接准确地放在前一块钢板上，并与前一块钢板夹紧，直到钢板的两端都固定为止。一种简单而有效的方法是用一对夹口钳分别夹住所搭接的钢板。钢板沿纵向就位时，其端部尤其是上端部需用钳子夹住搭边部分，这样可保证钢板一端的就位，并使一端的搭接也处于正确的位置，从而固定住钢板，在固定的过程中，夹钳始终应在纵向夹住钢板。在安装下一块钢板之前，每块钢板必须完全被固定住。固定必须始于钢板的中心，然后向两边伸展，最后固定钢板的搭接边。对于端部搭接，由于屋面和墙面外形板是用连续加工的方法制成的，因此可按运输条件所限制的长度供应钢板，通常不需要搭接，钢板长度就足以满足屋面铺设的需要。

   出于对现场处理和运输考虑，必要时可用两块较短的钢板通过端部搭
   接来覆盖整个长度，每一列钢板的搭接顺序依次从底部到顶部，然后再放下一列。对使用穿透式固定法的屋面和墙面钢板端搭接需定位在支撑上。对坡度在十二分之一~四分之一之间的屋面，钢板端部重迭长度至少为200mm；坡度超过四分之一时，重迭长度至少为150mm，而且钢板端部重叠部分的中点应在支撑件的中心。墙面板最小重迭长度为100mm。

3. 自攻螺钉的选用

   固定螺钉选用时应该按照结构的使用寿命选
   择固定件，而且特别注意外覆材料的寿命与指定的固定件寿命是否一致。同时注意钢檩条厚度不能超过螺钉的自钻能力。目前供应的螺丝可带有塑料头、不锈钢顶盖或涂有特殊的耐久保护层。另外，除暗扣固定用螺钉外，其他螺钉均带有防水垫圈，而且针对采光板和特殊风压下的情况均配有相应的专用垫圈。

4.
   彩板的安装较易掌握，而一些细节的处理比较重要
   对于屋面用彩板应该在屋顶及屋檐处将彩板进行相应的收边工作，其目的是为了更有效地阻止雨水进入屋面以内。屋面外板在屋脊的地方，都可用收边工具将位于钢板终端肋条之间的底盘向上折。它用于所有坡度低于二分之一屋面钢板的上端，以保证在泛水板或盖板下方由风吹入的水不会流入建筑之中。

   收边操作可在钢板定位之前实施，也可在钢板安装之后实施，但后一种方法要在钢板的顶端留有足够的间隙（约50mm），便于收边工具的操作。其具体操作方法是：把收边工具位于钢板终端底盘之上，尽快将工具滑于钢板之上，越里越好。用工具握住钢板终端，将底盘往上折，上折约800。如上所述，折弯每一底盘。当板被用在坡度低于五分之一的屋面时，应将钢板下端的底盘端部稍微向下弯曲（呈唇状），可用同一收边工具来实现，这样可保证雨水顺着钢板终端被排出，并且不会因毛细或风力作用回流至平底盘的下边。
   向下折边的操作必须在屋面钢板被固定以后才能进行，否则这项操作将会受到障碍。下折板的边端时，适当张开下撬工具的口，将工具夹住底盘端，尽量向里推。工具紧贴在底盘端部，同时将手柄摇动约200，这样在钢板的端部会形成一向下折边。
   对于非常长的屋面钢板，应设置伸缩节点，距离不能过大，以便克服纵向热位移。这对于穿透固定式来说，在两伸缩节点之间，仅能设置一个穿透固定的搭接。

   可用下述方式形成伸缩节点：升高端接处上面钢板的所有檩条及屋面钢板的支撑以形成一个比钢板深度高15mm的高差。在高差处屋面钢板至少搭接250mm，并提供合适的防雨措施。落差处需另外设置檩条或支撑。

   对于肋条钢板，无需为热位移设置横向伸缩节点，因为每个肋条的纵断面允许有一些横向位移。实验数据表明，温度变化为10℃、50℃、75℃时，钢板长度方向上产生热胀冷缩，如有云飘过遮住太阳，钢板在阴影下30秒之后，温度约下降3℃;2分钟后约下降10℃。一般而言，在用于屋面和墙面板的所有金属中，钢的热胀冷缩到目前为止是最低的。

   事实上，在钢板的终端和最后支撑之间的膨胀或收缩位移只是表中所显示数据的一小部分，因为被固定的钢板位移，通常是从中心开始趋向于钢板的每个端部。每端的位移量只是膨胀或收缩量的一半。同样在建筑结构或屋面框架中也有一些温度变化位移，尽管不如屋面那么大，但仍减少了屋面板和其支撑面之间的位移。最终，由于檩条的屈曲，特别是在跨中，更进一步减少了这种差动位移。

   外形板都有相应的成型泡沫密封条。当它们被嵌在屋檐支撑面和屋面板下边之间时（用作屋檐密封），这一底部密封带可以防止灰尘、昆虫、鸟、啮齿动物以及雨水进入肋条空间内。

   可以沿泛水板和盖板的下方，将一顶部有轮廓的成型条嵌入泛水板下方和屋面板顶面之间，并用双面胶进行适当的固定，从而起到类似的密封作用。这一点很重要，不进行这样的处理，会造成房屋的漏水。

5.
   在南方彩板一般设计为单层彩板，为了减少太阳辐射热量进入建筑物内部，在安装屋面板时，可以在屋面系统中装入隔热层。有一种非常简单、经济而有效的方法，即在安装屋面钢板之前，在檩条或板条上铺上双面反射箔薄膜，这种方法同样还可以作为蒸汽隔离，以减少凝聚作用。如果允许薄膜在支撑之间的下垂深度达50~75mm，则薄膜与屋面板之间的空气层将进一步提高隔热效果。

   滞留在钢板中的热量，很小一部分通过对流作用往下被送进建筑物，因为已被加热的热空气基本上以静止状态保留在钢板中，这意味着，真正进入建筑物的热量是因为辐射，其比例将取决于钢板下表面的特性。下表面带漆或暗色的钢板，将有较高的反射能力，可将留下的热量大幅度的辐射进去，而下表面带闪亮的或磨光表面的钢板发散力很低，只能将很小一部分热量辐射进建筑物中。所以对涂漆或暗色下表面的高发散力和热辐射能力，可通过在钢板下方安装反射箔片层加以克服。

   为了在屋面钢板下面减少凝聚，必须在钢板下面设置防潮板，以阻止钢板下表面与空中的潮气接触。位于屋面板下方用于隔热的反射箔，可以很简单地用作防潮，只要在其搭接处用一防潮粘带密封即可。搭接应大于100mm，在定位箔片层时，保持紧密接触，使粘胶带充分发挥作用。箔片层必须覆盖在屋顶支撑之间。如果发生这种情况，冷凝就会在箔片下方形成。当钢板比所接触的空气冷，或空气中的水汽凝聚在钢板上时，屋面钢板下面就产生了冷凝。这种现象是不可预料的，许多建筑物都面临类似问题。

   在凉爽的晴朗的夜晚，屋面板将向大气层辐射热量，直至屋面板的温度降至周围空气的温度；有时只有5℃。屋面板甚至可以继续辐射热量，并保持比与之接触的空气冷，直至被太阳辐射照暖。在这段时间里，空气中的水蒸气可以继续在下方造成水凝结。

   冷凝量的大小取决于空气中水蒸发的数量。并随不同的气候条件而改变。建筑物内部的活动，将实质性地增加空气中水蒸发的数量。在一所用作洗澡（尤其是沐浴）、做饭、放置洗衣机、衣服干燥机、洗碗机、甚至很多人员在场的建筑里，都会造成这种情况。潮气将相当自由地通过大多数的天花板，进入天花板空间，直接与屋面板接触。

   除了水从屋面或天花板下滴或弄脏天花板和墙面的明显现象外，冷凝还会导致建筑物隐蔽构件的损坏。同样，如果大片隔热层因冷凝而受潮或者即使是轻微受潮，也是大大降低隔热效果。

   如果在建筑物中，出现冷凝现象，消除其不利影响既困难，花费的成本又高。因此在设计和施工中采取预防措施是明智的做法。为了避免在屋面上的水凝结，必须防止潮湿空气与钢板下方接触。采用在反射箔片层和屋面钢板之间放置隔热棉的方法将进一步避免潮气的侵入。同时，隔热棉还可以减少雨水在金属屋面钢板上产生的噪声。

   当采用隔热棉层时，必须注意保持完全防潮。尤其对屋顶边缘周围和钢板终端底部在小坡度屋面的情况下，流下的雨水可能被吹回来。假如隔热棉悬在底部支撑面之上，有可能与天沟的水接触，在这种情况下，隔热棉会吸收水份，在潮湿的气候期间，将潮气长期保留在隔热棉内，这将损坏因与潮湿的隔热棉相接触的屋面板涂层。

6.
   在大跨度和大面积厂房的设计中，为了有足够的亮度，往往设计有采光带，一般在每跨的中间布置。采光板的设置虽然增加了采光度，同时也增加了太阳热量的传递，增高建筑物内的温度。

7.
   在一般的屋面和泛水板安装作业中，自攻螺钉、钻孔、手锯或其他的操作等均会在屋面上或邻近地区留下金属碎屑，这些碎屑和其他杂物（铆钉、铁钉、螺钉等）必须尽快从屋顶、泛水板、天沟等处清除掉。应该把这项工作作为每天的结束工作。特别是在整个屋面安装完成后，更需要这项工作。如果忽视了这项工作，将使金属碎屑氧化而导致钢板表面形成污点。

   以铁、铅、铜等为基材的物品若与镀铝锌板表面接触，且共同暴露在潮气或有冷凝水的环境中，将会造成镀铝锌层的破坏，从而导致钢板的腐蚀。施工中要避免与上述物品接触。

005／​​​​​​​作用

1. 机房墙板的外墙面和内墙中间要通过安装龙骨来固定和找平。其次，非常方便的设计夹层的空间，由此带来的优点是可以方便的设计和处理综合配线和布管等问题，充分为了机房的综合布线提供了方便和可能。

2. 在机房接地的设计与施工等方面，机房彩钢板墙板和轻钢龙骨与机房内接地系统连接实现了接地的可靠性和静电电荷的耗散性，为保证用户的安全提供了可靠地保障；

3. 在设计机房密封方面问题时，机房与外界连接的墙体的缝隙区和管线槽接口处均以水泥沙浆堵实，从而有效防止地了虫、鼠等进入机房，进而增加了器械设备的使用寿命，延长了机械的更换维修周期，并且有利于室内卫生的保持。

4. 彩钢板墙板具有极易于安装并且连接牢固的特点。因为墙板与墙板之间是用饰条和扣件来连接在一起的，每个标准的单元墙板均可以互换使用，机房墙面的阳角和阴角及窗户（如果有）可以用专用配件轻松搞定，也可以采用定尺定制钢面墙板的方法，可以达到因地制宜、量身定做、专门为不同的客户所设计的效果。

5. 同时在机房墙板的其余收边工作中，如阴角和防火门框等部位都可以采用同色专业的收边件来收口，使机房更加美观大方、浑然一体。

6. 有利空调保温功能。 END
