方案详情
别墅属于高档小区,业主不仅追求高质量的生活品质,对财产安全也尤为重视。别墅住宅区一般活动范围较大,无论别墅还是庭院,都希望实现全方位的无线网络覆盖,可以随时随地畅游网络。而安防监控是保障家庭财产安全的有效设施,让生活更轻松。
本方案为有线网络、无线Wi-Fi以及安防监控一体的综合网络解决方案,请结合实际情况选择需要的设备(例如网络中已有无线路由器、交换机等设备,只需选择与监控相关的IPC、NVR设备即可)。
需求分析
别墅庭院在建设网络时,会从美观性、简易性、实用性等几个方面考虑,有如下需求:
1、庭院和别墅内实现全方位无线覆盖,支持无线漫游;
2、网络稳定可靠,主人网络与访客网络相互隔离;
3、监控设备通过标准PoE方式进行供电,节省布线成本,美观大方;
4、安装简单,通过简易的方式集中管控摄像机;
5、支持预览、存储、回放及报警触发设置等,可以远程实时监控;
6、网络层级简单,管理方便,易维护。
用户结构

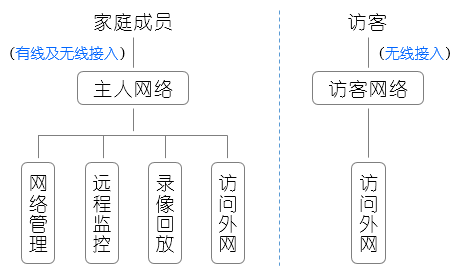

网络的用户结构主要分为家庭成员和访客,权限如下:
访客连接的访客网络是有别于主人网络的无线网络,连接后只能访问外网,不能访问连接主人网络的设备,保障了内网安全。
方案设计
网络拓扑
别墅住宅一般庭院面积较大,需要在庭院四角布置摄像机进行无死角监控,同时使用室外AP进行无线覆盖。室内客厅等较开放区域使用吸顶式AP进行无线覆盖,卧室可采用面板式AP。而在别墅门口、车库、阳台等位置需要安装摄像机进行实时监控。
拓扑中使用PoE交换机、PoE AP和PoE IPC(网络摄像机),交换机通过网线为AP和IPC供电,可以避免额外布线。如果网络中已有无线路由器和普通交换机,可以选择直流供电的IPC。
